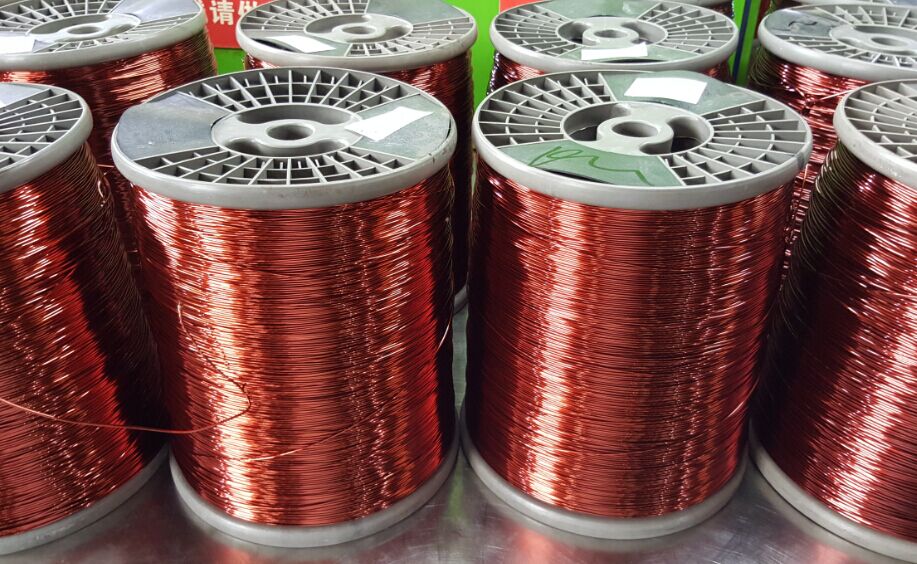

漆包線的檢測內容包括哪些呢?漆包線的檢測具體有哪些呢?漆包線的檢測的步驟呢?所謂的漆包線的檢測就是用指定的方法檢驗測試漆包線的技術性能指標。漆包線的檢測說完了。我們來說下漆包線的定義吧。所謂的漆包線就是指用絕緣漆作為絕緣涂層、用于繞制電磁線圈的金屬導線,也被稱為“電磁線”。漆包線在線測量能夠很地控制產品的尺寸質量。漆包線的種類有很多,這里就不多說了。漆包線產品的標準包括了漆包圓線的產品標準:GB6109-90系列標準;ZXD/J700-16-2001業(yè)內控標準;漆包扁線的產品標準:GB/T7095-1995系列;漆包圓線和扁線的試驗方法標準:GB/T4074-1999。那么我們還是言歸正傳,馬上來說下漆包線的檢測的有關知識吧。
漆包線尺寸檢測:
1、裸導線直徑的允許公差裸導線的允許公差是指裸導線直徑的實際值與規(guī)定值之間的允許偏差。從使用的角度來說,希望公差越小越好,有利于設計時電阻、圈數等方面的計算。但制造時模具的??自诶爝^程中要磨損變形,如果公差要求過嚴,就要經常調換模具,造成工藝操作上和模具供應方面的困難。制訂標準時使用單位的實際要求和生產單位的技朮可能性要做到“物盡其用”。
2、截面不圓度指導線同一截面直徑測量值與測量值之差。不圓度不合格會造成漆包線顏色發(fā)花(陰陽面)。
3、外徑及漆膜厚度外徑超差,會使線圈尺寸加大,繞線圈時容納不下。漆膜過薄,會產生針孔、耐電壓、耐刮、耐化學性能、耐老化等性能下降或造成廢品。
4、檢驗工具:千分尺,精度應符合下列規(guī)定:用表頭示值誤差為1μ的杠桿千分尺。
5、測量時2點相距1米3面。
6、個測量值的平均值為測量結果。尺寸是否合格皆以平均值與標準比較進行判斷。
