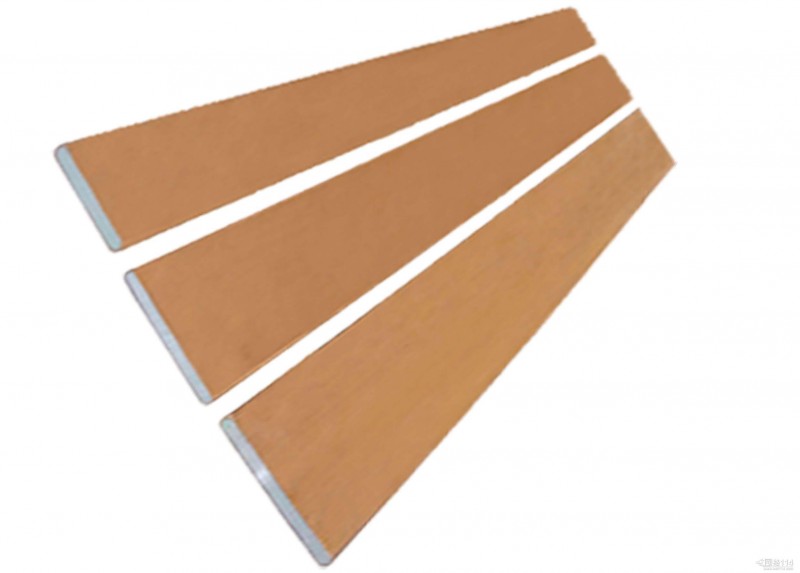

銅包鋁排又被稱為銅包鋁母排、銅包鋁母線或銅鋁復合排等,其英文名稱Coppercladaluminiumbus-bars(CCA)。銅包鋁排是一種高科技節能型導體材料,同時具備銅的導電性和鋁的密度小的特性。
銅包鋁排的簡介之定義:
銅包鋁排是一種以鋁為基體,外層包覆銅,使他們之間形成原子間冶金結合的雙金屬,表面光亮,圓整,無缺陷。它是將銅的高質量穩定導電性能與鋁的低成本的能源,以較低的接觸電阻,結合為一體的新型導體材料。可全面替代純銅排,銅占比重的40%,鋁占比重的60%,相同規格情況下是純銅排的2-2.5倍長,載流量是純銅排的85%,選擇時截面積增加10%左右可達到與純銅相同載流量,其力學性能和電性能均能滿足各種要求。
銅包鋁排的簡介之優點:
1、良好的導電性:銅鋁體積比為15%或20%的銅包鋁排電性能,與銅排相比其交流載流量是純銅的85%。
2、重量輕:銅包鋁排的密度僅為純銅排的37%-40%,同等重量的長度(體積)是純銅排的2-2.5倍。
3、良好的力學性能:具有良好的抗拉強度,可彎曲性和延伸率。
4、牢固的銅鋁間結合:兩種不同金屬材料之間在各種環境溫度中達到原子晶間結合,并且銅層(鍍錫、鋅層)分布均勻,不存在任何物理缺陷。
5、良好的延展性和可靠性:經過熱處理工藝,具有可塑性,有利于沖孔、剪切、彎曲加工產品不開裂、不分離。為了提高抗腐性能,可在銅層表面進行鍍錫、鍍鋅處理。
6、好的選擇性:節省銅材,降低生產配套成本,綠色,無任何污染。
注:可根據用戶加工各種寬度和厚度的銅包鋁排。
銅包鋁排,可專門用于替代銅排,鋁排。廣泛應用于。自動化,冶金,高低壓電器,建筑行業及冶金行業。該產品采用國外先進的雙金屬?gòu)?fù)合材料技術,質量穩定性能可靠是一種高科技的節能型產品。
銅包鋁排的簡介之參數:
長度:3~6m
密度:3.63g/cm3~3.96g/cm3之間
抗拉強度:退火狀態100-138MPA
延伸率:軟態15%;硬態1.5%
含銅重量比:40%
含銅體積比:15%~20%相對導電率:65%
同質量長度比:2.377
銅包鋁排的簡介之載流量參考數據:
規格(寬×厚) | 截面積(mm²) | 載流量(A) |
3×15 | 43.06 | 158 |
3×20 | 58.06 | 205 |
3×25 | 73.06 | 255 |
3×30 | 88.06 | 310 |
4×30 | 116.56 | 340 |
4×40 | 156.5 | 450 |
4×80 | 316.56 | 750 |
5×40 | 194.62 | 470 |
5×50 | 244.62 | 610 |
6×50 | 292.26 | 655 |
6×60 | 352.26 | 780 |
6×80 | 472.26 | 1045 |
6×100 | 592.26 | 1305 |
6×140 | 832.26 | 1820 |
8×60 | 466.24 | 890 |
8×80 | 626.24 | 1190 |
8×100 | 786.24 | 1500 |
8×135 | 1066.24 | 2025 |
8×160 | 1266.24 | 2400 |
8×175 | 1386.24 | 2620 |
8×200 | 1586.24 | 3000 |
10×60 | 578.8 | 1000 |
10×80 | 778.5 | 1330 |
10×100 | 978.5 | 1700 |
10×120 | 1178.5 | 2040 |
銅包鋁排的簡介之應用領域:開關柜、控制柜、變壓器、保險開關、真空開關、中繼系統、電機控制中心、軌道供電系統、電極校正線圈、電抗器等繞組、鐵路牽引設備、高中低壓配電柜、發電機組和變電站、各種銅鋁過渡接頭、高低壓配點柜導電排、高低壓母線、匯流排、觸滑線。
