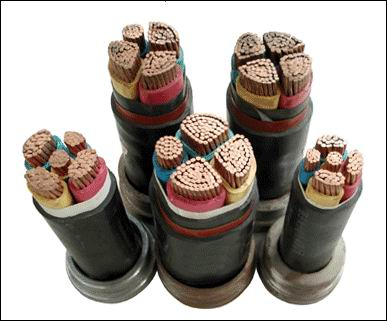

銅包鋁電纜優點:
1.直流電阻率。銅包鋁線的電阻率比純銅線大,約為純銅線的1.5倍,在陰值相同時,銅包鋁線重量約為純銅線的1/2。根據集膚效應計算,在5MHz以上高頻時,與相同截面的銅導體相比,其電阻率相等。在50Hz頻率的電力電纜的使用中,其銅導體的集膚效應和鄰近效應在150mm以上就逐漸顯得突出,同時由于科學技術的不斷發展,產生高次諧波電流和能源會注入到供電系統中,在系統的阻抗上產生出相應頻率的高次諧波電壓,致使電壓的波形發生畸變,增加供電系統的損耗,使導體發熱增加;此外,電纜使諧波放大,在接頭處產生過電壓而損壞電纜頭。采用銅包鋁導體會起到降低高次諧波產生的交流阻抗(電阻)的作用。在其他使用場合,通過采取提高銅包鋁單絲中銅的體積和相應的工藝措施,使銅包鋁/銅復合導體在現有同規格導體的外徑尺寸上限內,滿足導體直流電阻要求。
2.采用銅包鋁導體可滿足目前待續多年的電線電纜在產品選型、設計、使用、安裝等方面的習慣,還對電纜的接線端子緊壓、錫焊接有利。
3.降低交流電阻。
3.1交流電阻是電流載流量的主要依據,根據集膚效應的原理,單根導線的表面,其單位面積通過的電流比導線的圓心單位面積通過的電流要大,也就是說,大截面導體的圓心在相同導體相成的圓面積內,圓心比圓周通過的電流要小,所以把圓心導體與圓周導體用不同的金屬組成是合理、經濟的。
3.2影響交流電阻指標除直流電阻、集膚效應外,還有鄰近效應,與相同直流電阻的銅導體相比,采用銅復合導體后,單根導體內,鋁在園心,銅在外緣;在絞合導體內,內層是銅包鋁,外層是純銅,而鋁對集膚效應和鄰近效應都沒有銅敏感,同時銅復合導體會使導體總截面增加一部份,因此也增加了導體的表面積,改良了電纜的散熱條件,增加了散熱面積,而鋁的導熱系數與銅相近,在同等的材料成本條件下,交流電阻的指標要經濟得多。
4.具有良好的耐腐蝕性。鋁比銅易腐蝕,但由于銅包鋁材料已經冶金化,鋁被銅所覆,不會被水、空氣接觸,達到與銅一樣的性能。銅包鋁/銅復合導體還更用利于避免電纜在長期使用過程中由于腐蝕、碰傷或因緊壓、錫焊接不好使導體與接線端子接觸不良、發熱引起銅層脫落和銅鋁兩種金屬之間形成電勢差,加速電化腐蝕,造成電纜端部燒毀的隱患。對于鋁導體,特別是在沿海等地區,大氣中鹽霧所含有的氯離子會凝聚在鋁的表面,易在表面的雜質和缺陷周圍引起局部腐蝕,形成孔洞、裂紋和微電池,加劇鋁導體的腐蝕。
5.成本低重量輕。與相同技術指標的銅芯電纜相比,銅包鋁導體電纜可節約成本40%以上,銅包鋁/銅復合導體電纜可節約成本20%以上。銅包鋁線的比重僅為純銅線的37%-40%。在線徑、重量相等的情況下,其長度是純銅線的2.5倍。
6.良好的焊接性。銅包鋁線由于其表面同心包覆了一層純銅,因此具有跟純銅線一樣的可焊性,方便生產。
